激光控制系

激光控制系统是高程控制的核心系统。

激光控制系统主要由三个部分组成:激光发射器、激光接收器、控制器。

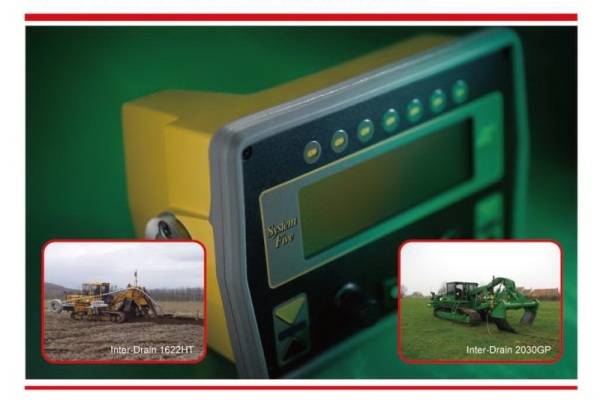

Topcon RL100   LSB110 3 4Rt   topcon 9164 CONTROLBOX
 激光发射器 接收器 控制器





工作原理:

激光发射器发射出激光平面,激光平面呈现设定的坡度和高度,激光接收器接收激光信号,将信号传到激光控制器,激光控制器通过处理信号,将指令发送到执行系统;通过二维激光控制系统的控制,能真正实现开沟深度,铺管斜度的精确控制。

 原理图:

laser

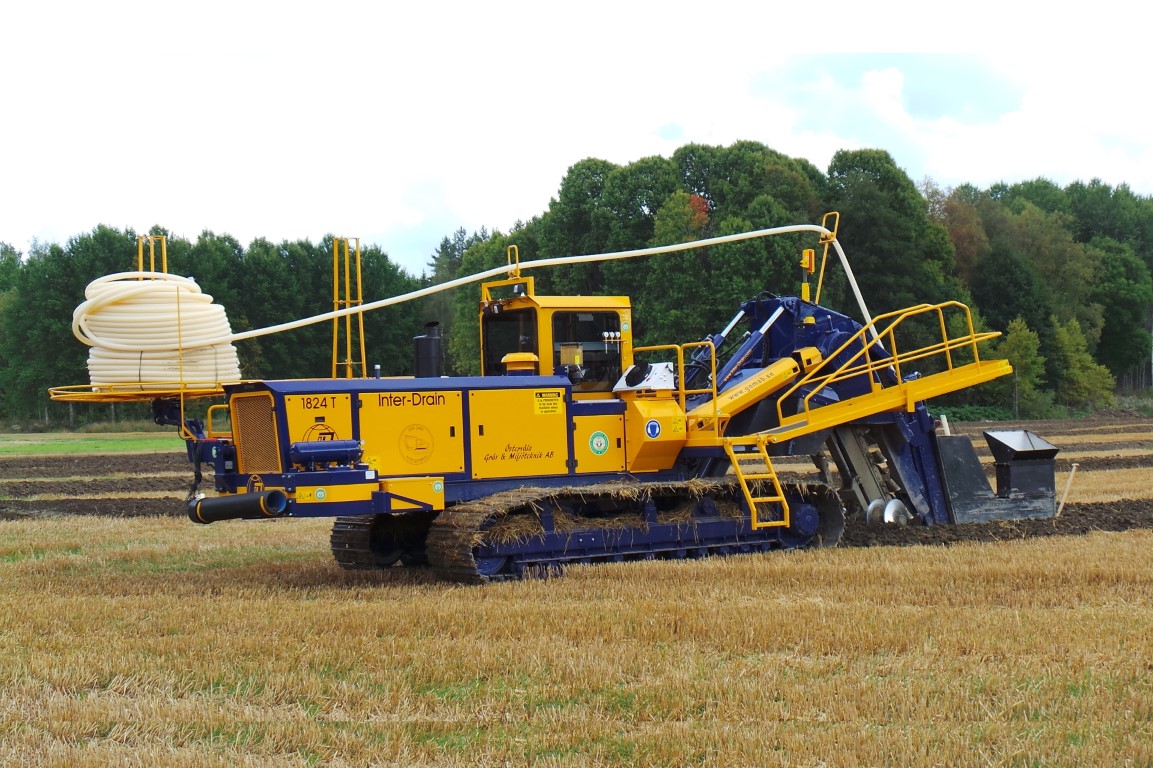

所有Inter-Drain的开沟铺管机都配备激光控制系统或GPS控制系统,或者双系统;

标准的激光发射器每分钟旋转达600转,发出恒定的激光束,激光发射器的有效发射半径为300米,如果有特殊要求,还可以选择更大的发射半径;激光接收器接收精度5mm,甚至达到2mm。如此精确的系统每时每刻都在控制这设备,保证着施工的精确度;同时大大降低了施工的难度,使操作更加人性化。

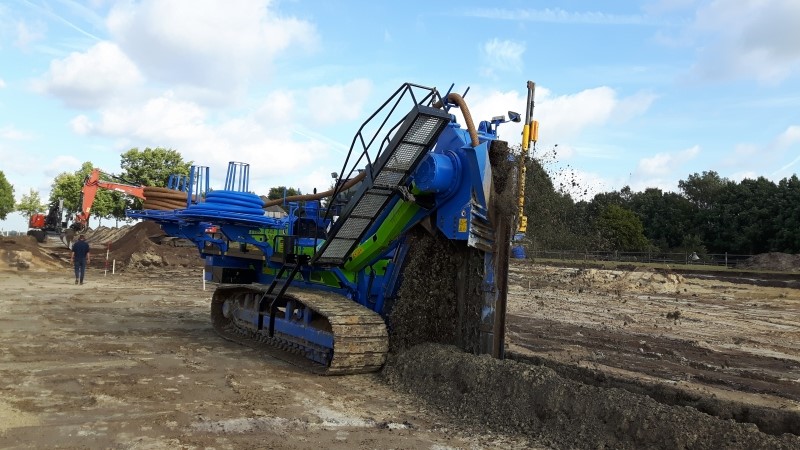

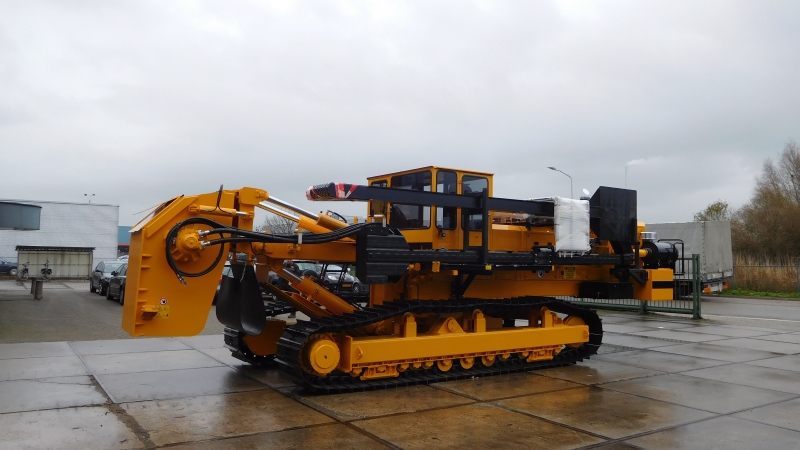

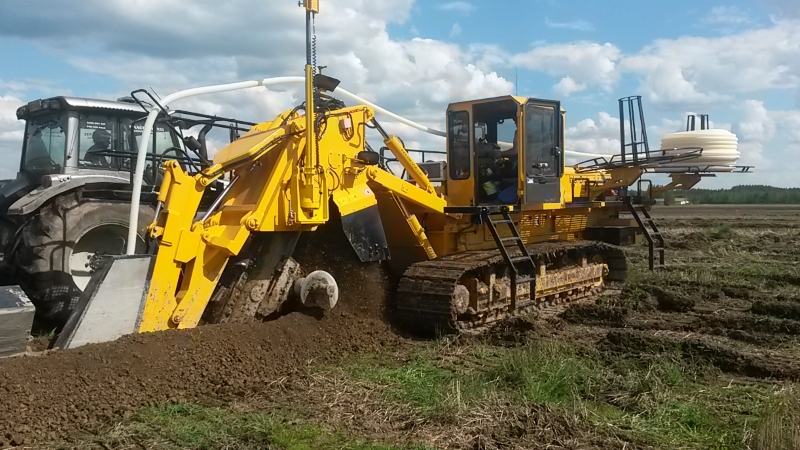

每月照片
